• 綺麗なオージオグラムを作成するウェブサイトです。
• 学会・論文発表向けですが操作は簡単で、ビギナーからマニアまで広く対応しています。
• ベクトル形式（いくら拡大しても劣化しないＰＤＦファイル）のオージオグラムが入手できます。
• 基本オージオグラムはＪＰＥＧファイル・ＰＮＧファイルでの簡易出力も可能です。
• ＰＤＦファイルはAdobe Readear（無償）で表示・コピー可能、ＪＰＥＧ・ＰＮＧファイルはそのまま利用可能です。
• オージオデータのロード・セーブ、平均聴力自動計算（身障にも対応）機能があり、様々な重ね描きにも対応しています。
• 最新のＪＩＳ（国内）・ＩＳＯ（国際）規格に準拠しています。
• 本サイトは利用者が入力した情報を保持しません。

【お知らせ】
2024年８月
サイトを大幅更新しました（各ソフトウェアも最新版に）。眼振所見描画ソフトウェアを独立させ、データのセーブ・ロードならびにＣＳＶファイル（エクセル等で利用可）の出力を可能としました。またオージオグラム描画ソフトウェアのＦＡＱをリンクしました（聴覚医学会版と共用）。
2021年１月
オージオグラム描画【パーソナルコンピュータ高機能版】はAdobe Flash Player終了のため一般的なネット環境では利用できなくなりました。 MasqueVue / SimuAudioについても同様です。（公開は継続しておりますので、特殊な環境では利用可能です。）
一般の方はパーソナルコンピュータでも【タブレット版】を御利用ください。
なお、HTML5で使用可能な【パーソナルコンピュータ高機能版】新versionのプロトタイプは作成済ですが、完成版の公開は制作者に余裕が出てからになります（おそらくCOVID-19 pandemic終了後）。

l'Audiogramme

搭載機能：Ｓ（スマートフォン）版・Ｔ（タブレット）版・Ｐ（パーソナルコンピュータ）版

機能	Ｓ版	Ｔ版	Ｐ版
高精細出力（ＰＤＦ）	〇	〇	〇
簡易出力（ＪＰＥＧ・ＰＮＧ）		〇	〇
データのロード・セーブ	〇	〇	〇
平均聴力自動計算	〇	〇	〇
国際（ＩＳＯ）規格対応			〇

起動は下記リンクから、利用法はソフトウェアの説明画面【使用法・About】を参照
【スマートフォン版】
【タブレット版】　パーソナルコンピュータでも使用可能（Flash Player 不要）
【パーソナルコンピュータ版】　Adobe Flash Player が必要な高機能版

• オージオデータファイルは共通フォーマットなので、クラウドサービス等によるやり取りが可能です。
• オージオグラムの利用はフリーとします。また、画像ソフト等で手を加え改変していただいても構いません。
• ＰＤＦ画像の取扱法は【備考・注意等】を御覧下さい。
• Ｐ版ではブラウザにAdobe Flash Player使用を許可してください（アラートが出る場合）。
• ブラウザの「戻る」・「再読み込み（更新）」ボタンを使用しないで下さい。

Nystagmogramme

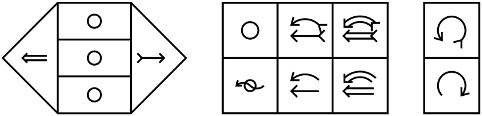

• 論文・学会発表や試験問題作成等の際に眼振図を綺麗に作図するのは結構面倒です。このような場合に便利なソフトウェアです。
• l'Audiogrammeの【眼振図の描画】ボタン（下図）を押すことで起動します。

• 利用法はソフトウェアの説明画面【About】を御参照ください。

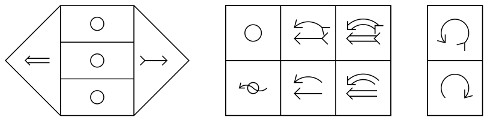

【簡易版】

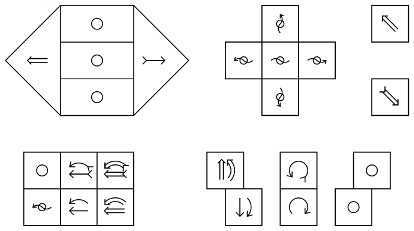

【詳細版】


搭載機能：Ｓ（スマートフォン）版・ＴＰ版（タブレット・パーソナルコンピュータ）版

機能	Ｓ版	ＴＰ版
高精細出力（ＰＤＦ）	〇	〇
簡易出力（ＪＰＥＧ・ＰＮＧ）		〇
【詳細版】眼振図出力		〇
垂直・回旋混合性眼振入力		〇

• 眼振図描画法にスタンダードはありません。本ソフトは「めまい　●その基礎と臨床●」（小松崎編、医薬ジャーナル社）に準拠しています。今後新たなガイドライン等が出れば対応して行きます。
• 眼振図の利用はフリーとします。また、画像ソフト等で手を加え改変していただいても構いません。
• ＰＤＦ画像の取扱法は【備考・注意等】を御覧下さい。
• ブラウザの「戻る」・「再読み込み（更新）」ボタンを使用しないで下さい。

l'Audiogramme Multi/Cascade/CascadeCSV

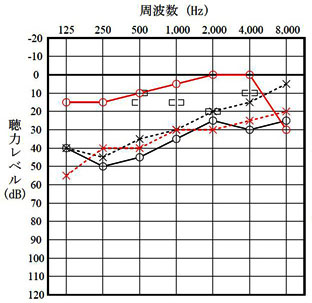

国内（ＪＩＳ）モードのオージオグラムを重ね描きします（ＰＤＦ高精細出力）。

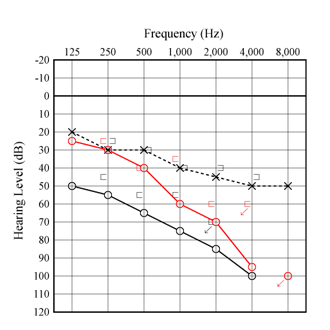

• 重ね描きオージオグラム：オージオグラムを８つまで重ね描きします（セーブしたオージオデータから）

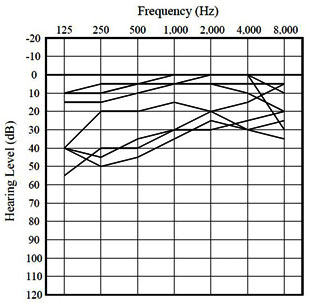

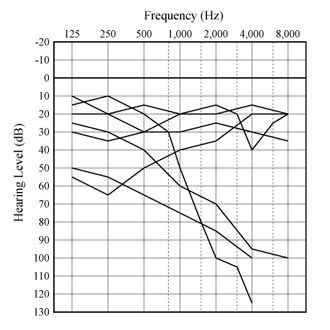

• 線画重畳オージオグラム１：線画のオージオグラムを２０まで重ね描きします（セーブしたオージオデータから）

  線画重畳オージオグラム２：エクセルのデータ（ＣＳＶファイル）から線画重ね描きをします
  　　　　　　　　　　　　（数の制限はありませんが処理に時間がかかります）



• 上記とは別にＰＮＧ簡易出力画像においては、Ｐ版のオージオグラム描画ソフトでＰＮＧ（"Marks Only"）画像ダウンロードを行い（マーク・線のみを描画したＰＮＧ画像が得られる）、描画ソフトで重ねることができます。
  利用法はこちらで、国際（ＩＳＯ）モードにも対応しております。

SimuAudio/MasqueVue

註：本ページのソフトウェアは学問的厳密さより教材としての分かり易さを優先しております。
　　学会発表等を目的とする利用には適しませんので御注意下さい。

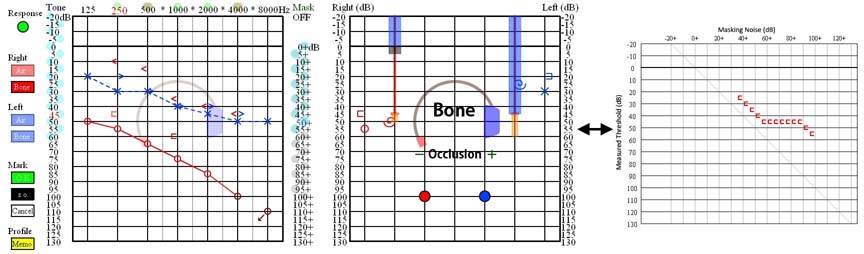

SimuAudio ver 5.1B (Audiometry Simulator)：　聴力検査マスキングシミュレーション（スピンオフソフトウェアその２）

• 聴力検査のシミュレータ最新版です。以下の点を改良しています。

  1. 気導のマスキング無・マスキング有の閾値を別々に表示
  2. 気導マスキングプロフィール表示
  3. Ｗｅｂｅｒ法の結果表示
• ゲーム感覚で純音聴力検査を習得できます。骨導マスキング・プラトー法の表示が可能です。
• プロフィールを並べて表示する以前のバージョン（ver.3）も引き続き利用可能です。
• 下記のMasqueVue（マスキング可視化）機能を統合しています。
• 安全なマスキングレベル・気導マスキングプロンプト（アシスト）をＯＮ・ＯＦＦ可
• ＪＩＳ・ＩＳＯ表示の切り替え可

• 問題Ｎｏ１の解説を掲載しました。本問は純音聴力検査における様々なテクニックを包含しているので、聴力検査法の基本を習得することができます。
• 問題Ｎｏ２の解説を掲載しました。比較的単純な場合でも骨導マスキングが必要であることが分かります。
• 問題Ｎｏ３〜６の解説を掲載しました。問題Ｎｏ７〜９もこれらに倣って解決できます。
• 問題Ｎｏ１０・１１の解説を掲載しました。
• ^NEW!問題Ｎｏ１２〜１５の解説を掲載しました。マスキング困難ないし不能の場合があることが分かります。

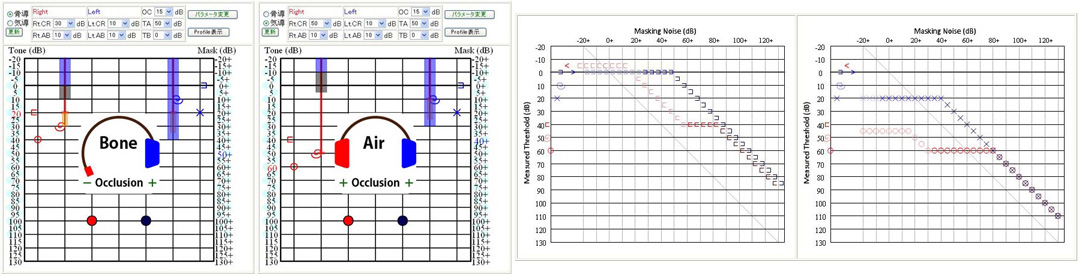

MasqueVue ver 6.0.1A (Masking Visualizer)：　骨導・気導マスキング可視化教材（スピンオフソフトウェアその１）

• ２０１１年聴覚医学会講習会に対応し、プロフィールの改良・実効マスキングレベルの修正を行いました。

l'Audiogramme 進化の軌跡　(Versions Précédentes depuis 2008)

L'an 2008
version AJ：　線の太さ・矢印の位置等をAudiology Japan誌の様式に完全適合（日本聴覚医学会公認の古典的バージョン）
Audiology Japanバージョンの使用説明　下のversion 1.0の説明も参考のため御覧下さい

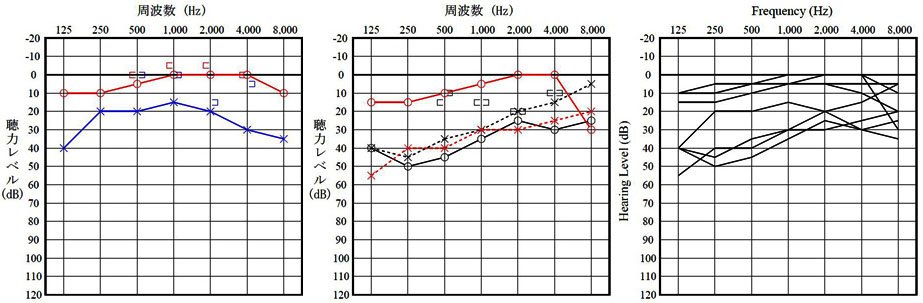

オージオグラム出力例（ＰＤＦファイルに変換：拡大してベクトル画像の美しさを御確認ください）
［オージオグラムを規定どおりに描くのは必ずしも容易でないため、これを解決しようという聴覚医学会の委員会活動に端を発しています。］
［ただし本バージョンは納期（理事会）までに動作確認が必要なことから、内部バージョン0.85の段階での公開となりました。］
［また初期のバージョンの出力はＥＰＳ（Encapsulated PostScript）ファイルで、使用するには市販のソフトウェアで加工する必要がありました。］
［因みにこのＥＰＳファイルはPostScriptプログラムを記述したものです。興味ある方は解読してみてください（もちろん簡単にはできないように作ってあります）。］

version 1.02A：　中間周波数（８００、３０００Ｈｚなど）・ブースター（１３０ｄＢまで）に自動対応、データのセーブ・ロード可
　　　　　　　　　　　註：ＡＪ対応モードはAudiology Japan誌のフォーマットにほぼ沿って、より見易くしたものです
version 1.0B の簡易使用説明

version 1.1 (2.1)：　英文軸ラベル選択可能
version 1.2 (2.2)：　７５０Ｈｚ／８００Ｈｚ選択可能
［サーバサイドの言語をPerlから保守が容易なPHPに変更し、バージョン２が誕生しました。］

version 2.3A：　オージオグラムプレビュー（出力イメージ簡易表示）機能追加
　　　　　　　　　　　上にあるversion 1.0Bの説明を参考にして下さい。

L'an 2009
version 3.0：　オージオグラムの重ね描きを可能に
　　　　　　　　　　　Ver. 2.3でセーブしたオージオデータファイルを８つまで指定できます。


version 3.5：　線画オージオグラムの重ね描き


version 4.5A：　基本オージオグラムのＰＤＦ出力可能バージョン（全面改良版）
　　　　新機能１：基本オージオグラムをＰＤＦファイルとして書き出し可能。画像処理ソフトを買わなくても良くなりました。
　　　　　　　　　　　ＰＤＦファイルの利用方法はこちらを参照。
　　　　新機能２：マスキングなしの骨導閾値（＜，＞）を追加。
　　　　新機能３：重ね描きオージオグラム（カラー・８個まで）
　　　　新機能４：線画オージオグラムの重ね描き（モノクロ・２０個まで）
　　　　新機能５：最後に表示したデータの回復可能（クッキーをオンにしておく必要があります）
　　　オージオデータフォーマットが改正され安定しました。
［ファイルのやりとりに際しての文字化けを防ぐためにキャラクタのＭＳＢを使用しないフォーマットに改変］

L'an 2010
version 5.1A：　前額部骨導などＪＩＳ・ＩＳＯへの対応、ページのコンパクト化、重ね描きの改良
　　　データフォーマットを再度改正しましたが、ver.4のデータをそのまま使用できます（上位互換性あり）。

version 5.5A：　オージオデータ整合性の簡易検証（マスキング検証機能はありません）
　　　　　　　　　重ね描きを含め全てＰＤＦファイルとして出力可能
　　　　　　　　　Adobe Flash Player不要の最後のバージョンです。
　　　　　　　　　Flashが使えない環境に対応するため公開を継続します（JavaScriptは必要です）。

version 6.3.3A：　Adobe Flashを使用・マスキング検証等を追加したメジャーバージョンアップ
　　　　　　　　　　　　ＰＤＦファイルをメインとして出力（基本オージオグラムはＪＰＥＧも可）
主な改良点（以前からある機能については以上を御覧下さい）

• Adobe Flashによる直観的入力が可能・Flashから基本オージオグラムをＪＰＥＧファイルで出力可能：使用法はこちら
• ノートパソコン用に小さなFlash画面も用意（Flash Small）：但しこちらからＪＰＥＧ出力は出来ません
• プレビュー画面が、閾値入力によるオージオグラム更新をリアルタイムに反映するようになりました
• 「簡易レポート」機能で、気導平均聴力やケアレスミスをレポートします（負のＡＢギャップ・大きすぎるＡＢギャップ等）
• 「マスキング検証」機能で、骨導マスキングの妥当性をチェックできます
• 入力したオージオデータをＣＳＶ形式で出力可能：エクセル等でのデータ解析に使用できます
• 「重ね描きオージオグラム」機能で、各々のオージオファイルで表示するデータを選択可能（右気導のみ・三角マークのみ等）
• 「線画重畳オージオグラム２」機能で、ＣＳＶファイルに入力したデータを一気に重ね描きできます（上記ＣＳＶ出力からもコピー・ペースト可）
  ＣＳＶファイルのテンプレートはこちらからダウンロード下さい

複雑なオージオグラムの描画　独立ページとして分離
　　　　　　　　　　　　l'Audiogrammeでセーブしたオージオデータやエクセルで作成したＣＳＶファイル等を用います


L'an 2011
version 6.5A：　身体障害診断書に準ずる４分法平均聴力のレポートを追加

SimuAudio ver 1.01A (Audiometry Simulator)：　聴力検査マスキングシミュレーション（スピンオフソフトウェアその２）
　　　　　　　　初代の聴力検査シミュレータです。ゲーム感覚で純音聴力検査を習得でき、骨導マスキング・プラトー法の表示が可能です。


L'an 2012
version 7.1.2A：　国際規格（ＩＳＯ）オージオグラムを描画可能としたメジャーバージョンアップ
　　オージオデータファイルフォーマットを再拡張（ver.4以降とは互換性あり：読み込み可能）


version 8.0.1A：　Adobe Flashによる直観的入力を統合したメジャーバージョンアップ

• Adobe Flashによる直観的入力を統合・常に基本オージオグラムをＪＰＥＧファイルで出力可能

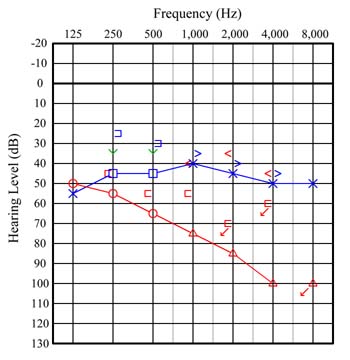

• 国際(ISO)オージオグラム描画機能（気導の描画はマスキング有・無の閾値を独立・混合させる２方式が可能）
  　　　　国際記号ではマスキング下の気導閾値を右△マーク、左□マークで、マスキングの無い前額骨導閾値をＶ字マークで表します。

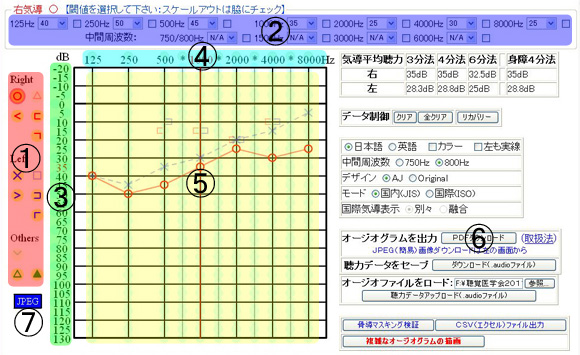

利用の手引き (Ver. 8) �@マーク（左右・気導骨導など）の選択 �Aメニューによる閾値設定 �Bクリックによる閾値設定 　「閾値入力⇒スケールアウト指定⇒消去」を反復 �Cクリックによる周波数選択 　左右矢印キーも使用可能 �Dオージオグラム内のポイントを直接クリックしてもＯＫ �EＰＤＦ画像ダウンロード �FＪＰＥＧ（簡易）画像ダウンロード 　デザイン等の細かい設定は反映されません

SimuAudio ver 3.1.1A (Audiometry Simulator)：　聴力検査マスキングシミュレーション（スピンオフソフトウェアその２）

• ２０１２年聴覚医学会講習会に対応し、MasqueVue（マスキング可視化）の機能を統合しました。

L'an 2013
iPhone, Android Phone用

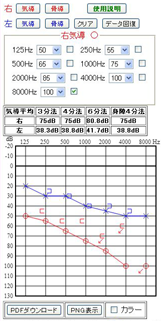

l'Audiogramme Petit ver 2.1A

スマートフォン（iPhone, Android, etc.）のブラウザから利用可能 必要な機能に絞ったスリムバージョン ＰＤＦ画像ダウンロード機能 ＰＮＧ（簡易）画像表示機能 カラー・白黒切り替え機能 身障４分法平均表示機能 利用法はこちら

iPad用
iAudiogramme ver 1.0　＊ｉＯＳ７まで動作確認済（より新しいｉＯＳでは動かない場合があります）
［最新のiOSでは動作しないので現在公開を停止しています。］

App Storeからインストール可能（無料） オージオグラム画像をカメラロールに保存 日本語・英語切り替え機能 カラー・白黒切り替え機能 身障４分法平均表示機能 データファイルはiTunesのファイル共有機能からパソコンに保存可能 （パソコン版 l'Audiogramme で再利用できます） 利用法はこちら

L'an 2014
l'Audiogramme ver 9.2　ＰＮＧ出力を追加（重ね描き対応）・データ構造を改訂
　　　　　　　　　　　　出力はＰＤＦファイル（基本オージオグラムはＪＰＥＧ・ＰＮＧ出力も可）
　　　　　　　　　　　　Adobe FlashPlayerが必須です：Flash使用不可の環境では、引き続き公開中の旧バージョン(ver 5.5)を御利用下さい
　　　　　　　　　　　　＊２０１５年１０月現在で、Chrome等一部のブラウザでＪＰＥＧ・ＰＮＧ出力がブロックされる現象が発生しておりましたが、２０１６年１月現在で自然解消の模様です。
　　　　　　　　　　　　　トラブル継続の場合には他のブラウザを利用いただくか、ＰＤＦファイルからＪＰＥＧ等に御変換ください。変換法はこちら。
　　　　　　　　　　　　＊２０１５年９月頃より一部のダウンロード（ＰＤＦファイル・データファイル）にトラブルが発生しておりましたが、解決しました（サーバ側の問題）。

主な機能（以前からある基本的な機能については上記の歴史を御覧下さい）

• 基本オージオグラムをＪＰＥＧ・ＰＮＧファイルで出力（カラー・白黒とも）可能
• ＰＮＧファイルを用いた重ね描きに対応（画像ソフトウェア利用：方法はこちら）
• 全ての周波数で骨導入力を可能に：併せてオージオデータファイルフォーマットを改訂（上位互換性あり）
• 国際(ISO)オージオグラム描画機能（気導の描画はマスキング有・無の閾値を独立・混合させる２方式が可能）
  　　　　国際記号ではマスキング下の気導閾値を右△マーク、左□マークで、マスキングの無い前額骨導閾値をＶ字マークで表します

• 身体障害診断書に準ずる４分法平均聴力を常時表示
• 聴覚医学会推奨(Audiology Japan Vol.57 No.4)の４周波数平均聴力[ (500Hz + 1000Hz + 2000Hz + 4000Hz) / 4 ]表示を追加
• 「マスキング検証」機能で、骨導マスキングの妥当性をチェックできます
• 入力したオージオデータをＣＳＶ形式で出力可能：エクセル等でのデータ解析に使用できます
• 「重ね描きオージオグラム」機能で、各々のオージオファイルで表示するデータを選択可能（右気導のみ・三角マークのみ等）
• 「線画重畳オージオグラム２」機能で、ＣＳＶファイルに入力したデータを一気に重ね描きできます（上記ＣＳＶ出力からもコピー・ペースト可）
  ＣＳＶファイルのテンプレートはこちらからダウンロード下さい

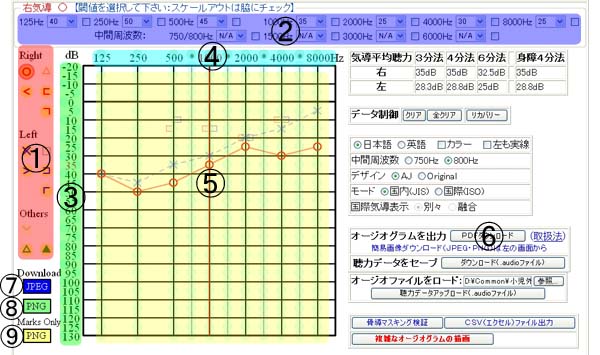

利用の手引き (Ver. 9) �@マーク（左右・気導骨導など）の選択 �Aメニューによる閾値設定 �Bクリックによる閾値設定 　「閾値入力⇒スケールアウト指定⇒消去」を反復 �Cクリックによる周波数選択 　左右矢印キーも使用可能 �Dオージオグラム内のポイントを直接クリックしてもＯＫ �EＰＤＦ画像ダウンロード �FＪＰＥＧ（簡易）画像ダウンロード 　デフォルトはカラー画像 　シフトキーを押しながらクリックで白黒画像（以下も同様） 　デザイン等の細かい設定は反映されません �GＰＮＧ（簡易）画像ダウンロード �HＰＮＧ（"Marks Only"）画像ダウンロード 　重ね描き用にマーク・線のみ描画

注意：高機能版（ver. 5以降）ではブラウザの「戻る」・「再読み込み（更新）」ボタンを使用しないで下さい
（画面が乱れます：現在の所ブラウザの仕様により対処不可能であり、最初からやり直す場合には「全データクリア」ボタンを使用して下さい）

L'an 2017
l'Audiogramme ver 10.6B　眼振図描画機能を追加・サーバサイドプログラムを改訂
　　　　　　　　　　　　Adobe FlashPlayerが必須です：Flash使用不可の環境では、引き続き公開中の旧バージョン(ver 5.5)を御利用下さい

主な改良点（基本的な機能については前バージョンと同様ですので、上記ver 9.2の説明を御覧下さい）

• 眼振図描画機能を追加（ＰＤＦファイルダウンロード：利用法はこちら）

• ＰＨＰ言語の最新仕様に合わせてプログラムを改訂（旧バージョンは順次稼動しなくなる可能性があります）
• 「重ね描きオージオグラム」・「線画重畳オージオグラム」等の複雑なオージオグラム描画は別ソフトとして分離（上段）
• 「マスキング検証」機能を削除：研究の結果、原理的に骨導マスキングの妥当性を判定できない場合があることが判明したため

L'an 2018
l'Audiogramme ver 10.8　Adobe Flash Player が必要な高機能・最終版
（残念ながら2020年末でFlash Playerは終了しました）

オージオグラム画像ファイル（ＰＤＦ・ＥＰＳファイル）利用の手引き

※御注意：ＰＤＦ・ＥＰＳ画像をラスタライズする場合、高い解像度（３００ｄｐｉ以上推奨）で行った後、必要に応じて縮小して下さい。低い解像度（７２ｄｐｉなど）で行うとズレが生じて美しい画像が得られません。

• ＰＤＦファイルを画像ファイル（ＪＰＥＧ・ＢＭＰ・ＰＮＧなど）へ変換する方法：こちら
Acrobat Reader使用にてソフトウェア購入は不要です。


• ＥＰＳファイルの取り扱い法（ＰＤＦファイルも同様な方法で扱うことができます）：画像処理ソフトウェアが必要です。
  1. Adobe Photoshop Elements利用　☆価格・機能のバランスから最もお勧めです（初心者の方にも）
  2. Adobe Photoshop利用
  3. Adobe Illustrator利用

---

Tips集(Q&A)・素材集：　Ver. 5以降は様々な応用が利くように設計されています
　　　　　　　　　　　　　　　　耳鳴検査表示・いくつでも重ね描きをする方法等の解説もあります

---

御利用における注意（免責事項等）

1. 本ソフトウェアは独立したサーバ上での稼働ではなく、レンタルサービスを利用（他社サーバの一部を賃貸使用）しているため、全体のサーバ利用が混み合った場合には「プログラムが不正」等の表示がなされて機能を停止する場合があり得ます。しばらく時間を置いてから再度アクセスして下さい。
2. 本ソフトウェアは情報の受け渡しにテキストファイル（ＥＰＳファイル・オージオデータファイル・ＣＳＶファイル、またＰＤＦファイルも実はテキストファイルです）を主に用いるなど、危険を最小限とする努力を行っております。また本サイトでは利用者が入力した情報を保持しません。しかしながら、本ソフトウェア（およびホームページ）を利用した結果生じたいかなる損害に対しても、制作者（Ken ITO）は一切の責任を負いません。御確認・御了承の上で御利用下さい。
